Dans les deux exemples ci-dessous, nous allons simuler les deux opérateurs successifs AND et OR sur un fond.
Pour rappel, AND va netoyer le fond pour laisser "l'emprunte" de la ball, et OR va appliquer la ball dans
son emprunte.

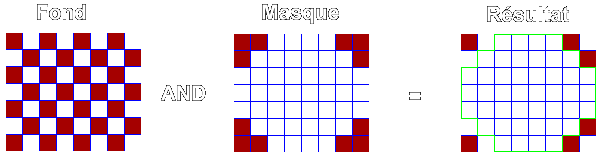

Notre fond en forme de damier va se voir appliquer un AND sur le masque. On remarque que le résultat est
similaire au fond d'origine, a la seule différence que l'emprunte de la ball (zone verte) est effacée.
Notre resultat obtenu par l'opération AND subit alors un OR avec la ball. Logiquement, la ball s'insère
dans l'espace qui a été netoyé et le fond original est conservé. Chacun des deux plans (RAMA et RAMB) devra
subir les deux opérations.
|
